MT系列混合矩陣

MT系列混合矩陣

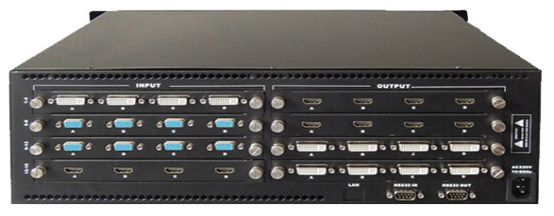

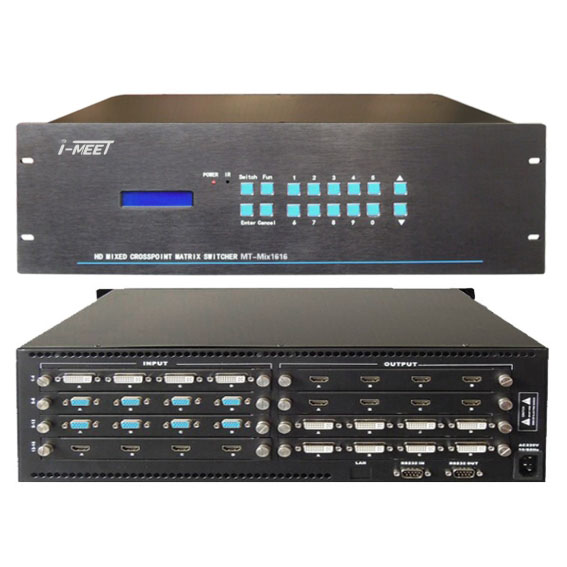

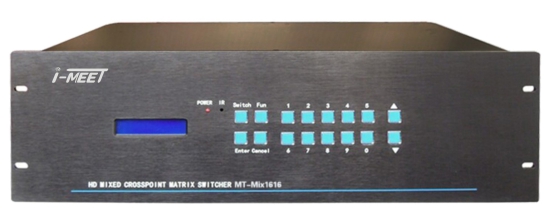

艾瑪拓MT-MIX1616混合矩陣切換器是一款配置靈活的矩陣信號切換器。采用高性能的模塊化硬件設計,完美支持各類高清晰數字/模擬信號切換處理,該系統將高清視頻信號切換控制、各類視頻格式轉換、傳輸以及網絡遠程管理等功能融合為一體,不但實現了模擬信號,數字信號的高清轉換和路由功能,而且可以對視頻信號進行補償,修正,驅動等功能。LCD液晶顯示通道狀態,內置輪循切換功能。持現場斷電保護功能,具有斷電記憶功能;該系列產品可廣泛應用于大屏幕投影顯示工程、多媒體教學、報告廳、指揮控制中心、酒店、多媒體會議室、影音展示廳等場合。
  • 產品概述
  • 詳細參數

功能特點:
支持VGA、CVBS、S-Video、YPbPr、DVI,HDMI,SDI任意板卡輸入;
支持VGA、CVBS、S-Video、YPbPr、DVI,HDMI任意板卡輸出;
采用Contrex嵌入式處理器控制,運行速度更快,系統更穩定;
采用液晶顯示屏,可顯示設備各通道的切換狀態、支持一鍵快速查詢功能,方便察看矩陣的切換狀態;
具有掉電記憶功能帶有斷電現場保護,上電自動恢復關機前狀態;
數字信號運用了點對點無損傳輸方式,有力保證了圖像信號的高保真輸出;
電訊級核心數字交換芯片,具有超強的抗干擾及全天候工作能力;
特有TCP/IP網絡控制管理功能,能通過以太網控制(選配);
具備RS232通訊通訊接口,可以方便與電腦、遙控系統或各種遠端控制設備配合使用;
采用高速數字交換技術,完美解決串?dāng)_、重影與拖尾現象。100%真實重現輸入信號的視頻效果;
輸入帶有自動均衡,有效減少因?yàn)榫路傳輸而導致的確定性抖動(ISI);
采用數字同步識別處理(DSIP)技術;
全貼片SMT工藝,特有ESD靜電保護功能;
兼容市場所有同類產品的代碼和指令;
可設置ID地址實現多機級聯,最多可以級聯255臺矩陣。
國際通用寬電壓設計,可適應交流110~240V,50/60Hz;
控制方式
按鍵控制:通過面板按鍵直接切換;
紅外遙控控制:使用紅外遙控器進行遙控切換;
艾瑪拓矩陣管理軟件:由I-MEET的專用矩陣管理軟件控制,連接接口可以使用RS232、RS485接口或TCP/IP接口(選配);
觸摸屏控制及面板:使用I-MEET的可編程觸摸屏連接即插即用;

主要技術指標參數

 基本參數:

帶寬:5.25Gbps       增益:0dB

位時鐘抖動:<0.15Tbit

位上升時間:<0.3Tbit(20%--80%)

位下降時間:<0.3Tbit(20%--80%)

最大傳輸延時:5nS

切換速度:200ns(最長時間)

串行控制接口:RS-232, 9-針公 D型 接口,波特率:9600, 數據位8位, 停止位1, 無奇偶校驗;2 = RX, 3 = TX, 5 = GND

以太網控制接口: RJ-45母接口,TCP/IP Server或UDP模式,自適應10M或100M,全雙工;

平均故障間隔時間:(MTBF)30000小時

產品規格:

電源AC:110V - 240V , 50 / 60 Hz

功率:30W

尺寸:482mm(長)x 280mm(寬) x 180mm(高)

重量:5.0kg

機架安裝:19英寸標準 4U高度

平均故障間隔時間MTBF:42000 小時


板卡參數:

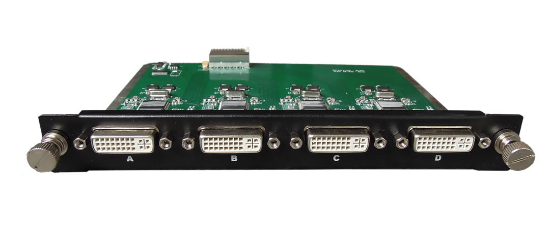

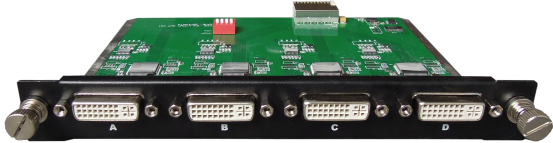

DVI輸入卡


每卡支持4路DVI-D格式信號輸入;
支持圖像分辨率1920x1200P60;
支持EDID 管理,每路輸入都可現場讀寫EDID;
點對點硬件無壓縮實時轉換;
傳輸距離大于20m;
具有輸入輸出預加載,切換速度更快;
即插即用,無需軟件,無需驅動;
最大功耗 12W;
像素帶寬 165MHz, 全數字;
接口帶寬 5.25Gbps,全數字;
(Clock Jitter) <0.15 Tbit;
 (Risetime ) <0.3Tbit (20%--80%);
 (Falltime) <0.3Tbit (20%--80%);
最大傳輸延時 5nS(±1nS);
信號強度 T.M.D.S. +/- 0.4Vpp;
最小/最大電平 T.M.D.S. 2.9V/3.3V;
阻抗 50 Ω;

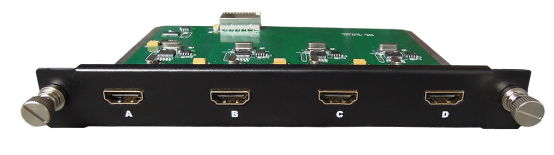

HDMI輸入卡



每卡支持4路HDMI格式信號輸入;
支持圖像分辨率1920x1200P60;
支持音頻輸入;
兼容HDMI1.4的標準,HDCP1.3協議, DVI1.0協議;
支持HDCP,支持藍光DVD;
支持EDID 管理,每路輸入都可現場讀寫EDID;
點對點硬件無壓縮實時轉換;
傳輸距離大于20m;
具有輸入輸出預加載,切換速度更快;
即插即用,無需軟件,無需驅動;
最大功耗 12W;
像素帶寬 165MHz, 全數字;
接口帶寬 5.25Gbps,全數字;
(Clock Jitter) <0.15 Tbit;
 (Risetime ) <0.3Tbit (20%--80%);
 (Falltime) <0.3Tbit (20%--80%);
最大傳輸延時 5nS(±1nS);
信號強度 T.M.D.S. +/- 0.4Vpp;
最小/最大電平 T.M.D.S. 2.9V/3.3V;
阻抗 50 Ω;

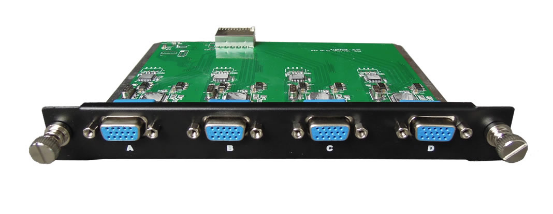

VGA輸入卡及分量輸入卡


每卡支持4路信號輸入;
兼容VGA信號及分量信號,支持兩種信號輸入;
每卡支持4路信號輸入;
支持圖像分辨率1920x1200P60;
輸入阻抗75Ω
接口為DB15母頭

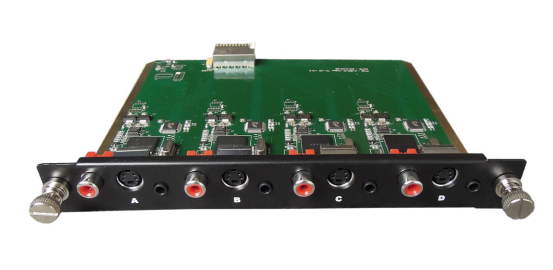

AV(CVBS)復合視頻輸入卡

每卡支持4路信號輸入;
支持視頻及音頻同時輸入;
視頻采用BNC接口,音頻采用3.5音頻接頭;
24位真彩色像素格式;
3D去隔行,3D降噪,自動黑電平控制;

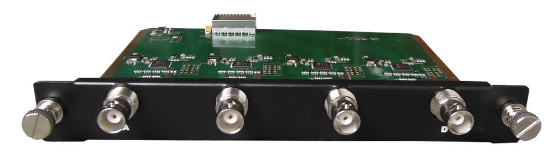

SDI輸入卡

每卡支持4路信號輸入;
兼容3G*SDI/HD-SDI/SD-SDI
支持1200*1920@60HZ高分辨率
具有輸入輸出預加載,切換速度更快
即插即用,無需軟件,無需驅動
接口類型為BNC

DVI/VGA/色差輸出卡

每卡支持4路信號輸出;
采用DVI-I接口,可同時輸出DVI及VGA信號,兼容色差信號;
支持圖像分辨率1920x1200P60;
支持EDID 管理,可通過每路輸出接口現場讀取顯示設備的EDID;
點對點硬件無壓縮實時轉換;
傳輸距離大于20m;
具有輸入輸出預加載,切換速度更快;
即插即用,無需軟件,無需驅動;
最大功耗 12W;
像素帶寬 165MHz, 全數字;
接口帶寬 5.25Gbps,全數字;
(Clock Jitter) <0.15 Tbit;
 (Risetime ) <0.3Tbit (20%--80%);
 (Falltime) <0.3Tbit (20%--80%);
最大傳輸延時 5nS(±1nS);
信號強度 T.M.D.S. +/- 0.4Vpp;
最小/最大電平 T.M.D.S. 2.9V/3.3V;
數字阻抗為50 Ω;
模擬阻抗為75 Ω;

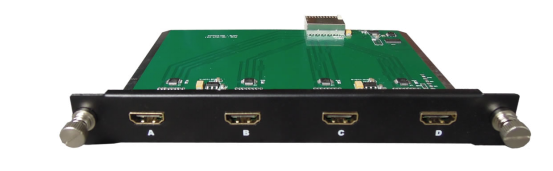

HDMI輸出卡

每卡支持4路信號輸出;
支持音頻輸出;
兼容HDMI1.4的標準,HDCP1.3協議, DVI1.0協議;
支持EDID 管理,每路輸出接口都可現場讀取顯示設備的EDID;
點對點硬件無壓縮實時轉換;
傳輸距離大于20m;
具有輸入輸出預加載,切換速度更快;
即插即用,無需軟件,無需驅動;
最大功耗 12W;
像素帶寬 165MHz, 全數字;
接口帶寬 5.25Gbps,全數字;
(Clock Jitter) <0.15 Tbit;
 (Risetime ) <0.3Tbit (20%--80%);
 (Falltime) <0.3Tbit (20%--80%);
最大傳輸延時 5nS(±1nS);
信號強度 T.M.D.S. +/- 0.4Vpp;
最小/最大電平 T.M.D.S. 2.9V/3.3V;
阻抗 50 Ω;
